德爾塔巴流量計是一種插入式流量測量?jī)x表。在管道中插入一根德爾塔巴傳感器,當流體流過傳感器時,在其前部迎流方向產生一個高壓分布區,在其后部產生一個低壓分布區。運用**：可以用于測量干燥氣體，潮濕氣體，液體或蒸汽的介質，不受介電常數限制。

測量原理：

    是運用差壓式的工作原理，插入式的安裝方法，設計生成的一種流量傳感器。取壓方式是通過一直徑約為20毫米的探頭（或探針），探頭前后有二排不均勻分布的、若干個8毫米的引壓孔。通過該二排孔將管道從上到下（/從左到右）的不同壓力（/流速）在孔內取平均，（因?yàn)楣艿纼蓚?cè)流速慢，中間快）構成了差壓，進而可以計算出質量流量或體積流量。

結構形式：
    XT-DTB德爾塔巴流量計是檢測桿、取壓口組成，它橫穿管道內部與管軸垂直，在檢測桿迎流面上設有多個總壓檢測孔，在檢測桿背流面上設有多個靜壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道流量。
理論基礎
    XT-DTB德爾塔巴流量計是基于皮托管測速原理上發展起來的，它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。
1、探頭截面形狀：威力巴為子彈頭形，德爾塔巴為類菱形，類菱形截在能使高、低區的分界更明顯。
2、探頭桿取壓孔的位置：威力巴的全壓孔在桿前端，靜壓孔在桿兩側壁；德爾塔巴流量計的全壓孔也在桿前端，但靜壓孔卻在桿的后端，測量背壓力（負壓）。
     因此，在相同管徑和流速條件下，德爾塔巴探頭產生的差壓，較威力巴探頭的要大一些，約大20%—40%。這是德爾塔巴流量計的顯著優點。

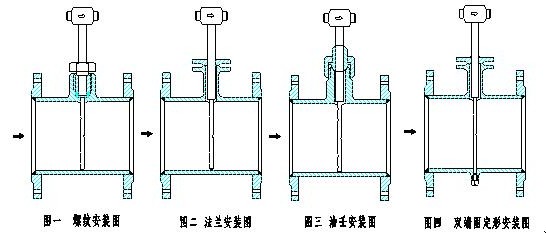

德爾塔巴流量計的幾種安裝方式:

德爾塔巴流量計探頭：

    精度高：經過第三方測試，以及根據*新的數據表明，盡管在相當短的直管段下，也能達到2％的精度。達到1%精度的直管段比一般的產品要短得多，如下圖。重復性為0.1％。由于壓損小，對探頭的磨損小，只要安裝合適，可以長時間維持高精度。

    運行成本低：由于壓損小，使管道中的動力損失就小，通常意義上講，均速管的運行成本只有孔板的十分之一。

    安裝工作量?。阂?yàn)樵搨鞲衅魇遣迦胧焦ぷ鞣绞?，具備安裝方使，簡單的特點。對于大多數的通徑只是在管路中開一小孔。德爾塔巴流量計XT-DTB25,孔徑為28毫米，XT-DTB50為54毫米，然后將探頭導管與管道進行焊接，就基本完成了現場安裝，工作量是安裝孔板的40%。據多年安裝經驗，開孔需要5分鐘，焊接探頭套管20分鐘，插入固定探頭10分鐘，安裝三閥組5分鐘，裝差壓變送器10分鐘，接線10分鐘，整個過程大約只需60分鐘（一體化）。

    一體化/分體安裝自由選擇：德爾塔巴流量計的探頭是整整意義上的一體化探頭，無論被測介質是氣體還是液體，或是高溫的過熱蒸汽，可以將差壓探頭、溫度和壓力的測量以及差壓變送器在一根探頭上安裝，在探頭與差壓送器之間的連接方式有10多種（選擇），有專門為過熱蒸汽的冷凝器，有用于直接連接變送器的橢圓法蘭，也有簡單的R1/2″外螺紋，提供分體/一體化安裝的各種連接，能夠滿足各種需求。對于過熱蒸汽，大多數產品均要求分體安裝，用戶必須自己配冷凝器和其它配件。而GZ德塔巴連同冷凝器，截止閥或者球閥均一并提供，安全可靠，簡單可行，是真正的一體化探頭。

    孔大不易堵：對于煙氣測量或者帶有顆粒的氣體/液體測量，堵的問題是大多數用戶關心的問題。保證，若介質中塵埃不大于130mg/m3,對于德爾塔巴流量計的探頭不需要進行任何維護和吹掃。從流體力學角度出發，在流體中的任何形狀的楔物，在前端會出現流體堆積，使壓力增高，在楔后壓力減小，在運動中的塵埃無論高壓有多大，低壓有多小，都會有可能進入楔中的孔。
    在流體靜止時，由于布朗運動，塵埃更會進入楔內孔里。所以問題不在于壓力高低，也不于任種截面，而在于如何能讓這些塵埃出來，不堆積。無疑，定時吹掃是一個解決方案。公司在探頭上孔的分布和孔徑上做了大量研究，孔徑大（8毫米）異物容易進，也容易出；上下二個孔接近探頭邊緣(管道邊緣)，異物不易堆積?？讖叫?，無疑會造成不容易進，也不容易出，而進是**的，多少只是時間問題。其它產品的孔要比GZ德爾塔巴小得多。

1、 安裝檢測桿的測量段應是直的，其上下游直管段長度參照下表所規定的長度。

注：1、D為管道標稱直徑，所給出數據為距離第二個彎頭的長度。
        2、檢測桿插入位置的角度允許偏差范圍見圖。
        3、對于垂直管道，檢測桿可安裝在管道水平面沿管道圓周360°的任何位置上，高低壓引壓管接頭應處于同一水平面上。對于水平管道，在測量液體時檢測桿插入位置應位于管道橫截面水平面中心線45°以下的范圍內；測量氣體時檢測桿插入位置應位于管道橫截面水平面中心線45°以上的范圍內；測量蒸汽時檢測桿應水平插入，見圖：
        4、管道上開孔尺寸Φ35。
        5、補償用壓力變送器在前直管段上，溫度變送器（或鉑電阻）裝在后直管段上距離節流裝置2D處。

在線安裝拆卸型德爾塔巴：

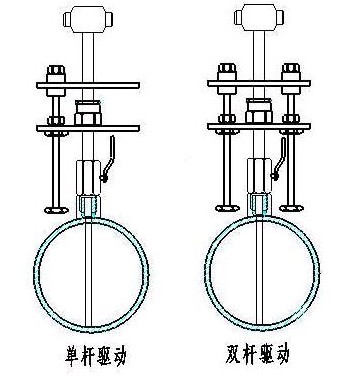

   對于部分無法停產安裝的測點和含有雜質的介質可選用在線安裝拆卸型德爾塔巴。在線安裝拆卸型德爾塔巴流量計可在不停產的情況下安裝或檢修探頭，特別適用于無法停產安裝的測點或介質很臟需定期檢修的測點。它備有單桿驅動型和應用在高壓的雙桿驅動型。
特點：可以在不停產的情況下進行安裝、拆卸、檢修、清洗。
適用條件：通常用于低壓空氣、水、煤氣、蒸汽等介質。
注意：在線安裝或拆卸時要滿足t≤120℃    P≤2.5MPa
結構形式如圖所示 ：

德爾塔巴流量計選型表：
