PVC磁翻板液位計是根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降。浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°;當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

特點

◇具有就地顯示、信號遠傳、液位報警功能

◇液位高度指示很直觀，液體顯示藍色、氣體顯示紅色

◇可遠傳控制，輸出信號：4～20mA疊加HART協議

◇輸出開關量報警信號

◇帶夜光現場指示

◇可捆綁磁致伸縮式液位計，精度更高

[適用范圍]

　　普通型:適用于低、中、高壓、無特殊防腐要求場合。

　　真空型:適用于超低、超高溫、低、中、高壓、無特殊防腐要求場合。

　　防霜型:適用于低溫、低、中、高壓、無特殊防腐要求場合。

　　地下型:適用于埋地式或頂部開孔貯槽、介質竄動不大的場合。

　　夾套型:適用于保溫或冷卻，,無特殊防腐要求場

　　內襯型:四氟或其它襯里，適用于特殊防腐要求的低、中、高壓場合。

　　防腐型:PP或PVC材質、適用于常溫、常壓耐腐蝕場合。

結構及工作原理

    1、基本型

    根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的**磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。

    2、電遠傳

    在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。

    3、上下限開關輸出

    在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

系統構成及接線

    1、上下限開關輸出

    由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。

    2、電遠傳

    由測量單元和變送單元兩部分組成。

    3、本安防爆

    a 帶本安防爆，上、下限開關輸出型

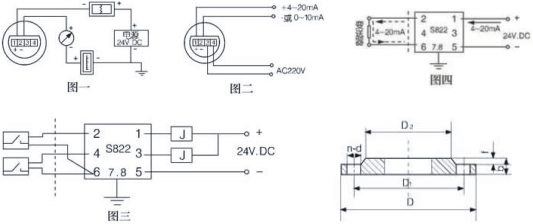

    防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)

    b 帶本安防爆遠傳型

    適合使用于∏類電氣設備(工廠用)、C級氣體，-高表面溫度組別T4(135℃)。(圖四)

    c 使用注意事項

    ①變送器外殼設有外接地，用戶使用時必須可靠接地。

    ②安全柵的使用應遵守有關使用說明內容。

    ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF。

PVC磁翻板液位計選型：

配件組裝流程：

1. 本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響磁翻板液 位計的正常工作；

2. 如用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質 情況確定；

3. 磁翻板液位計安裝必須垂 直，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗；

4. 介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；

5. 使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；

6. 打開底法蘭，裝入磁性浮子(注意：重端帶磁性一端向上，不能倒裝。)；

7. 調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管(運 行中應避免介質急速?zèng)_擊浮子，引起浮子劇列波動，影響顯示準確性)，觀察磁性紅白球 翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操 作三次，確屬正常，即可投入運行(腐蝕性等特殊液體除外)；

8. 應根據介質情況，不定期清洗主導管清除雜質；

9. 對超過一定長度(普通型>3米、防腐型>2米)的液位計，需增加中間加固法蘭或耳攀 作固定支撐，以增加強度和克服自身重量；

10. 磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區 域的急速變化，影響液位測量的準確性；

11. 當配有遠傳配套儀表(UB或UK )時需做到如下幾條：

a) 應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定(禁用鐵質)；

b) 遠傳配套儀表上感應面應面向和緊貼主導管；

c) 遠傳配套儀表零位應與液位計零位指示處在同一水平線上；

d) 遠傳配套儀表與顯示儀表或工控機之間的連線-好單獨穿保護管敷設或用屏蔽二芯電 纜敷設；

e) 接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能 正常工作，接線盒在檢修或調試完成后應及時蓋上。
