投入式液位變送器的投入頭無需加保護帽，測量膜片與介質大面積接觸。所用的傳感器為陶瓷電容膜片， 抗沖擊能力強，不易堵塞，便于清洗，進一步發揮了陶瓷傳感器抗腐蝕性能好的技術特點。
投入式液位變送器采用進口高精度、高穩定性擴散硅壓力敏感芯片，通過精密模擬放大電路，將被測液體的液位信號轉換成4～20mA DC標準信號或0～10V、0～5V/1～5V、1～10V 或Modbus RTU通訊協議（Modbus serial RS485）等信號。高質量的傳感器、精湛的封裝技術以及完善的裝配工藝確保了該產品的優異性能。本產品接液隔離膜片材質316L不銹鋼可以抵御多種腐蝕性液體的侵蝕，從而保證客戶安心使用。具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供G2的內螺紋或法蘭等工藝設施時，可選擇普通形式的液位變送器，它有墻壁安裝式、水平管架式和垂直管架式等叁種安裝方式可選擇，使您在現場安裝時得心應手。
投入式液位變送器配重和防護罩
在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用。配重以法蘭形式提供（DN50、PN4.0MPa、GB116.7-88），用戶可以用螺栓將其固定于工藝設施。
在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。

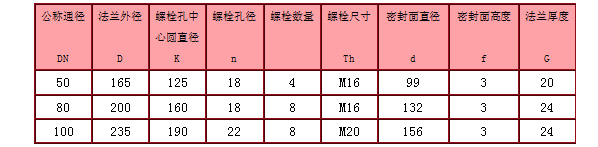

法蘭尺寸
標準量程表
適用范圍
工業現場液位測量與控制 | 船舶及航海系統 |
水文測量與監控 | 城市及供水系統 |
水庫大壩水位測量 | 循環水及污水處理系統 |
消防水箱泡沫水箱 | 小區二次給水 |
投入式液位變送器技術指標：
精 度 | ±0.2% FS.可選±0.1% FS. |
供電電源 | 15～36V DC（一般24VDC） |
整機功耗 | ≤5W |
輸出信號 | 4～20mA DC 等電流、電壓信號或數字通訊協議 |
負載特性 | 750Ω（24V DC供電兩線制4-20mA時） |
電氣特性 | 兩線制/三線制/四線制可選 |
工作溫度 | -10℃～+80℃ |
工況要求 | 敞口容器（如水池、開口水槽等） |
量程范圍 | 0-0.3m～600m |
過載能力 | 200% FS. |
防護等級 | IP68 |
膜片材質 | 316L不銹鋼（陶瓷膜片可特殊訂貨） |
殼體材質 | 316L不銹鋼（聚四氟乙烯外殼可特殊訂貨） |
電線材質 | 聚四氟乙烯（PTFE） |
特殊信號 | 輸出0～10V 、0～5V、1～10V、1～5V DC等三線制信號 |
選型：
| 型 譜 | 說 明 | |||
| XT-LT02 | ||||
| 類質 | 1 | 纜式 | ||
| 2 | 桿式（傳感器裝在底部，直接接觸液體介質） | |||
| 3 | 防腐式 | |||
| 4 | 導壓桿式（傳感器裝在上部，不直接接觸介質） | |||
| 過程連接形式 | T | 支架安裝 | ||
| N | 法蘭安裝DN40 PN1.0 | |||
| Y | 特別約定 | |||
| 傳感器連接材料 | 1 | 304 | 桿式 | |
| 2 | 316 | |||
| 3 | 316L | |||
| 4 | 丁晴橡膠與聚氯乙烯復合物 | 纜式 | ||
| 5 | 聚四氟乙烯，（聚丙烯法蘭） | |||
| 防爆方式 | O | 不防爆 | ||
| E | 本安防爆Exia ⅡCT6 | |||
| 顯示方式 | O | 不帶現場批示 | ||
| Z | 帶電流表指示(0-100%刻度) | |||
| X | 帶液晶數字顯示 | |||
| 配重情況 | O | 無需配重 | ||
| W | 需要配重 | |||
| -□ | 安裝高度 | |||
| -□ | 測量高度 | |||
| -□ | 被測介質密度(g/cm3) |
