玻璃鋼巴歇爾槽是明渠流量測量的輔助設備。巴歇爾量水槽由上游收縮段、短直喉道和下游擴散段三部分組成。收縮段的槽底向下游傾斜,擴散段槽底的傾斜方向與喉道槽底相反。由于量水槽內流速較大，喉道中水面的波動也很大，直接在槽中測定水位有困難。因此，在槽壁設置后觀測井，安量測水尺。井底比槽檻要低20-25cm，測井與量水槽可用平置的金屬管或混凝土管連接，管子的中心線應高出槽底3cm，上游水尺位于喉道上游距喉道首端((2/3)處，下游水尺位于喉道末端以上5cm的槽壁處。上下游水尺零點與槽底高要齊平,觀測井要無漏水現象,井中經常理泥沙,井上加蓋,避免雜物入內。
玻璃鋼巴歇爾槽的應用
1、巴歇爾槽形狀復雜，比堰的價格高，而且為了提高精度要求量水槽的各部分尺寸準確。但也有這樣一些其它測量裝置無法比擬的優點：水位損失小(約為堰的四分之一)、水中即使有固態物質也幾乎不沉淀、接近流速的影響小、對下流側的水位影響比較小等,所以被用來測量農業用水、工業用水等其它液體的流量。

2、與明渠流量計配合使用，把明渠內流量的大小轉成液位的高低。測量明渠內水的流量。如城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。

產品說明

玻璃鋼巴歇爾槽計算原理
明渠內的流量越大，液位越高；流量越小，液位越低。對于一般的渠道，液位與流量沒有確定的對應關系。因?yàn)橥瑯拥乃?，流量的大小，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量量水堰槽內水流的液位，再根據相應量水堰槽的水位---流量關系，反求出流量。

●玻璃鋼巴歇爾槽安裝注意事項：

首先一步：巴歇爾槽放入明渠中，保持槽子水平，

要求：（1）保持巴歇爾槽下游排放暢通。不積水，如不暢通。保持水位差大于或等于30MM。
          （2）巴歇爾槽前直段有1-3米的距離緩沖區，緩沖渠應和槽子底部水平，有便于超聲波的測量。
          （3）必須保證巴歇爾槽下游有水位差，排放暢通，不會積水。

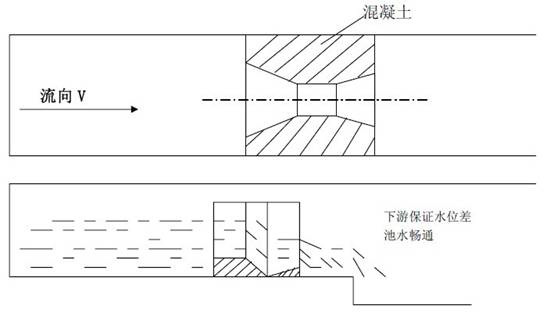

第二步：在巴歇爾槽左右用混凝土澆灌或用磚累起，保證槽子不變形，大槽子內部要有支撐，保證槽子不凸出。保證水流全部從巴歇爾槽經過。巴歇爾槽安裝一定是要水平。如果槽子距渠道距離過大，用磚壘砌使槽子和磚距離始終保持50-100毫米，然后用水泥砂漿填滿。

          （2）巴歇爾槽前直段有1-3米的距離緩沖區，緩沖渠應和槽子底部水平，有便于超聲波的測量。
          （3）必須保證巴歇爾槽下游有水位差，排放暢通，不會積水。
第二步：在巴歇爾槽左右用混凝土澆灌或用磚累起，保證槽子不變形，大槽子內部要有支撐，保證槽子不凸出。保證水流全部從巴歇爾槽經過。巴歇爾槽安裝一定是要水平。如果槽子距渠道距離過大，用磚壘砌使槽子和磚距離始終保持50-100毫米，然后用水泥砂漿填滿。

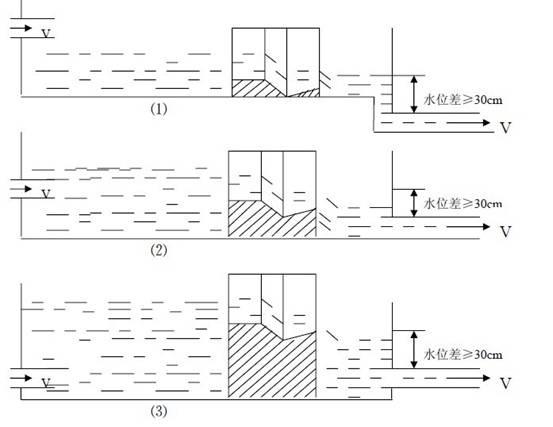

   （4）巴歇爾槽安裝的幾種情況：



巴歇爾槽安裝的*關鍵點：

必須保證巴歇爾槽下游有水位差，排放通暢，不會積水。

注：巴歇爾槽支架處為水流上游。
